Sertisseuse d'angles pneumatique - ITACA

Poinçonnage pneumatique et cale de contre-butée hydropneumatique (elle recule et s'escamote dans la table de travail).

Hauteur maxi du profilé : 140 mm.

Machine avec poinçonnage pneumatique et cale de contre-butée hydropneumatique (celle-ci recule et s'escamote dans la table de travail).

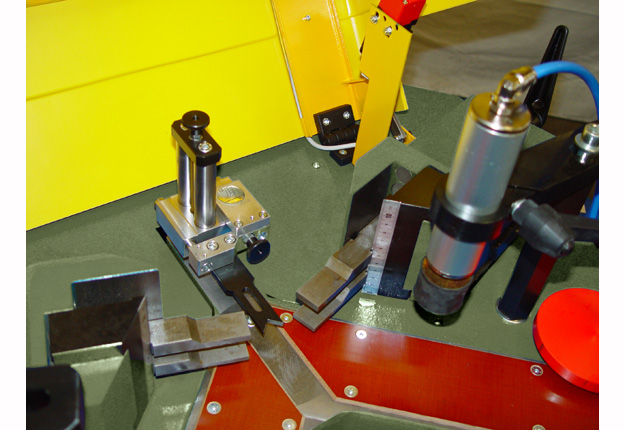

La position des poinçons est réglable en fonction des empreintes de sertissage des équerres (un aimant facilite la mise en position).

La hauteur des poinçons est réglable en fonction des profilés et des ailes.

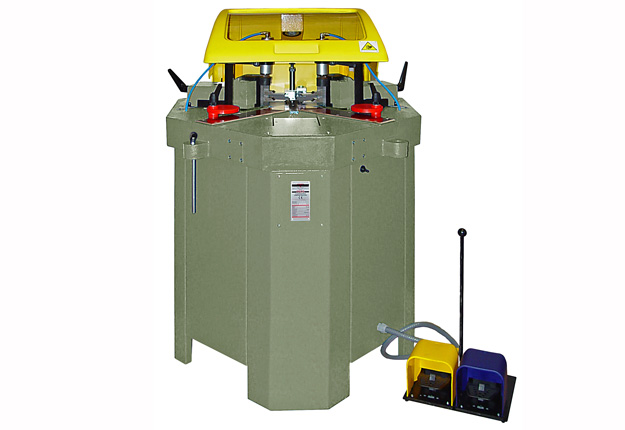

Cette machine montée sur un bâti fixe, est équipée avec :

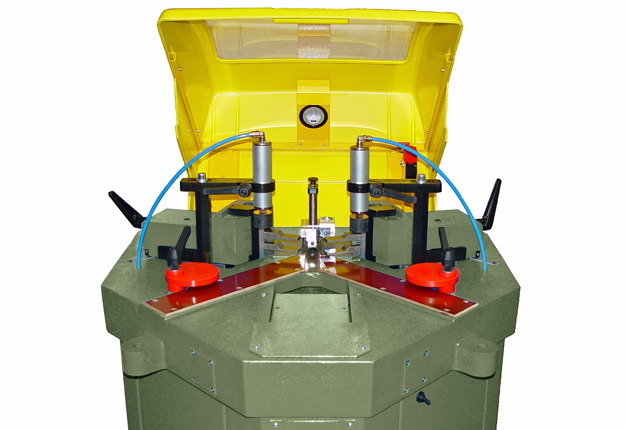

• Carter de protection enveloppant sur le dessus du plateau.
• Cale de contre-butée arrière d’épaisseur 30 mm réglables en hauteur.
• 2 vérins de bridage verticaux.
• 2 bras supports latéraux pivotants.
• Supports de poinçons aimantés.
• 3 jeux de poinçons épaisseur 3, 5 et 7 mm.

• Pédale de commande au pied permettant :

    o    La mise en place de la contre-butée arrière grâce à un vérin hydropneumatique (après le sertissage, elle
          recule et s'escamote dans la table pour faciliter le dégagement du châssis).
    o    Le sertissage du cadre (un vérin pneumatique central agit mécaniquement et simultanément sur les 2 têtes
          de sertissage).


Course opérationnelle des couteaux :    12 mm.
Course contre-butée arrière :              120 mm.
Hauteur maxi du profilé :                     140 mm.
Hauteur de sertissage maxi :               120 mm.
Réglage pointe de sertissage :             25 à 65 mm.
