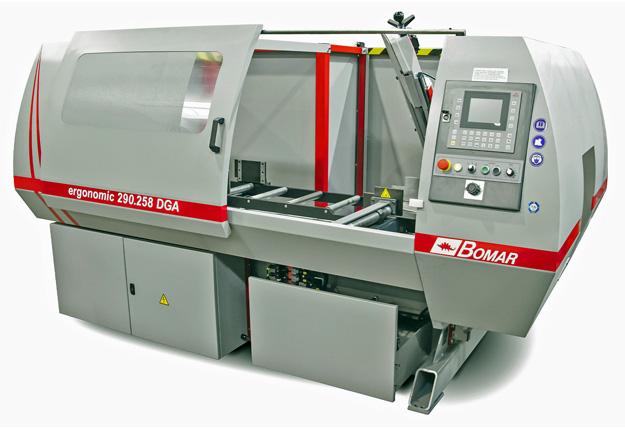

Scie à ruban automatique à CN 2 axes - ERGONOMIC 290.258 DGA

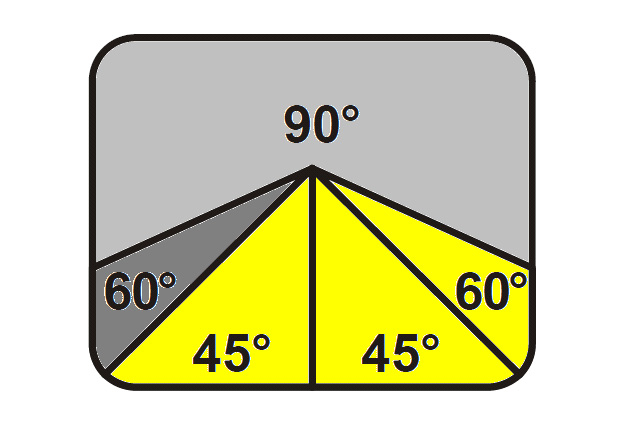

Pour coupes droites et biaises à 45° (gauche et droite) et jusqu'à 60° à droite.
Coupe droite : Ø 258 mm - 250 x 258 mm - 258 x 258 mm.
     |
Pour coupes droites et biaises à 45° (gauche et droite) et jusqu'à 60° à droite.
Machine entièrement carénée montée sur bâti mécano soudé.
Avec groupe hydraulique et dispositif de lubrification avec bac et pompe à lubrifiant.
Cette machine est équipée avec :
- Moteur TRI 400 V non commutable, puissance 1.5 kW, vitesses de coupe de 20 à 120 m/mn.
- Variateur de vitesse électronique.

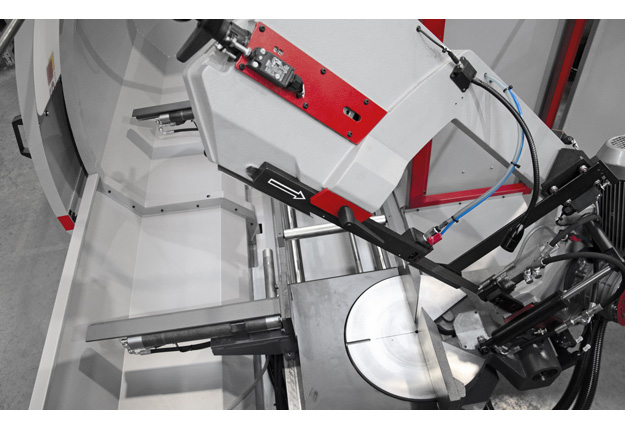

- Archet de sciage en fonte.
- Vérin hydraulique assurant la descente et la remontée du bras de sciage, avec palpeur d’effort de coupe sur le dos du ruban.
- Palpeur de détection du matériau lors de la descente de l'archet de sciage pour le passage automatique de l'approche rapide en vitesse de travail.
- Etau hydraulique de serrage se déplaçant automatiquement de gauche à droite du plateau grâce à un vérin hydraulique.
- L’étau hydraulique de l'avance barre (monté flottant) se déplace sur 2 colonnes rondes et est entraîné par une courroie crantée et un moteur (lecture de la longueur sur réglet magnétique).
- Dispositif d'arrêt machine en fin de barre ou en cas de barre non serrée.
- Indicateur de tension du ruban.

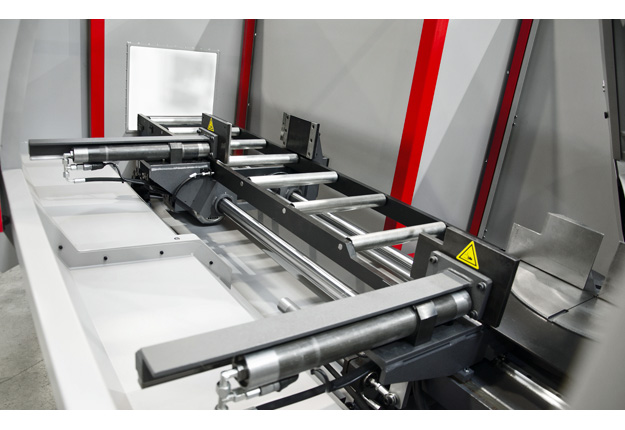

- Avance-barre longueur 1500 mm et répétition de la course multiple.

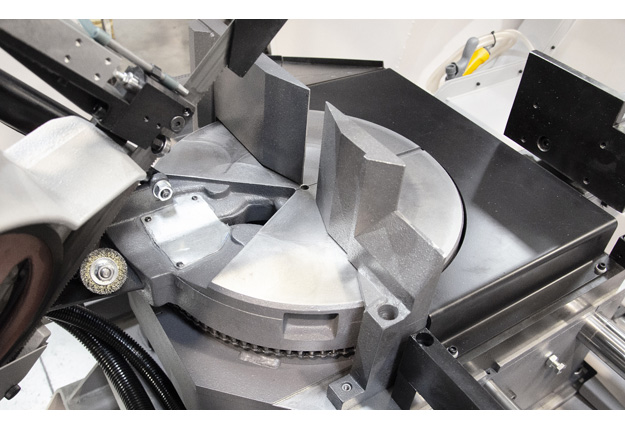

- Pivotement automatique de la tête de sciage en liaison avec l'avance-barre (pivotement par chaîne + moteur électrique, blocage en position par vérin hydraulique).
- Pupitre de commande à CN permettant de programmer différentes longueurs dans la même barre. A chaque longueur de coupe est rattaché un nombre de pièces et 2 angles de pivotement de la tête et une quantité de pièces.
Capacités de coupe :
Coupe droite : Ø 258 mm - 250 x 258 mm - 258 x 258 mm.
Coupe biaise 45° à droite : Ø 210 mm - 215 x 100 mm - 180 x 250 mm - 195 x 195 mm.
Coupe biaise 45° à gauche : Ø 180 mm - 235 x 80 mm - 145 x 245 mm - 165 x 165 mm.
Coupe biaise 60° à droite : Ø 125 mm - 135 x 100 mm - 115 x 125 mm - 125 x 125 mm.
Dimension du ruban : 2910 x 27 x 0,9 mm.
Hauteur de travail : 755 mm.
Ø mini de coupe : Ø 5 mm.
Longueur mini de fin de barre : 280 mm.
Ø mini de coupe : Ø 5 mm.
Longueur mini de fin de barre : 280 mm.
Dimensions (L x l x H) : 2900 x 1850 x 1650 mm.
Poids de la machine : 1500 Kg.
