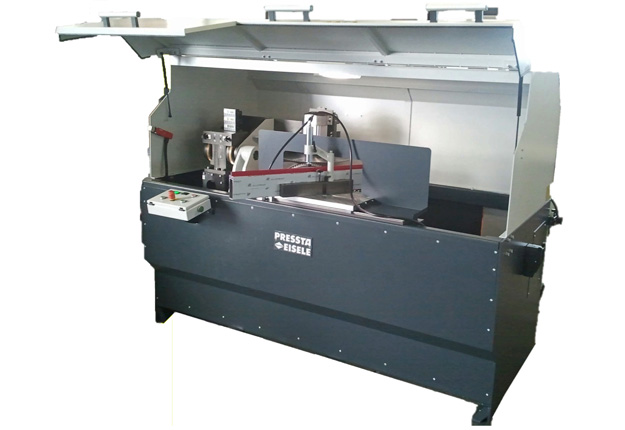

Fraiseuse en bout à 2 fraises-scies - PRISMA 500
Pour l’usinage de profilés ALU (mur rideau) et coupe biaise sur 3 plans (3 axes).
Conçue pour l'utilisation de fraises-scies à pastilles de carbure Ø 500 mm (tête horizontale) et Ø 550 mm (tête verticale).
   |
Pour l’usinage de profilés ALU (mur rideau) et coupe biaise sur 2 plans (2 axes) avec possibilité d’usiner un profilé de 300 mm de largeur en fraisage droit (à 90°) et un profilé orienté en biais jusqu’à 30°.
Conçue pour l'utilisation de fraises-scies à pastilles de carbure Ø 500 mm (tête horizontale) et Ø 550 mm (tête verticale).
Cette machine est équipée avec :
- 2 moteurs TRI 400 V, puissance 3.0 kW, vitesse de rotation 2800 t/mn.
- Rotation manuelle de la fraise-scie verticale à + 30° / 90° / - 30° (positionnement sur visu mécanique).
- Rotation manuelle de la fraise-scie horizontale à + 30° / 90° / - 30° (positionnement sur visu mécanique).
- Déplacement oléopneumatique de la tête de sciage avec réglage de la vitesse d’avance.
- Retour de la tête en vitesse rapide pendant l’usinage, profil restant fixe.
- Positionnement manuel de la hauteur de fraisage (lecture sur visu mécanique).
- Butée de profondeur réglable par volant (en OPTION : réglage par moteur électrique) et compteur mécanique.

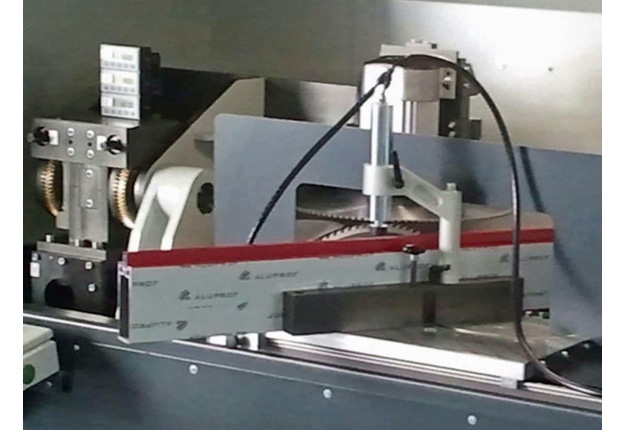

- Serrage vertical et horizontal pneumatique du profil.

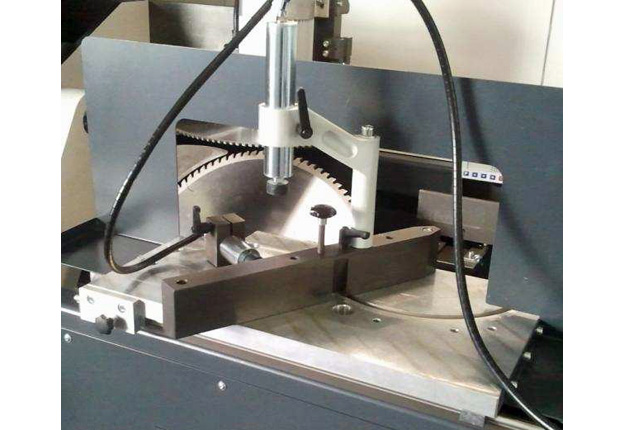

- Mors arrière orientable de gauche à droite : + 30° / 90° / - 30° (lecture de l’angle sur secteur gradué).
- Enlardements droit, 1 côté biais, 2 côtés biais, 3 côtés biais possibles.
- Pupitre de commande à 2 mains.
- Carter de protection frontale escamotable vers le haut.
- Lubrification de la lame par 2 buses de pulvérisation.
Capacités de fraisage à 90° :
Largeur : 300 mm.
Profondeur horizontale : jusqu’à 185 mm.
Profondeur verticale : jusqu’à 210 mm.
Hauteur de profilé : jusqu’à 280 mm.
NOTA : en enlevant la fraise-scie horizontale, cette machine peut également être utilisée en tant que tronçonneuse pour coupes débillardées.
