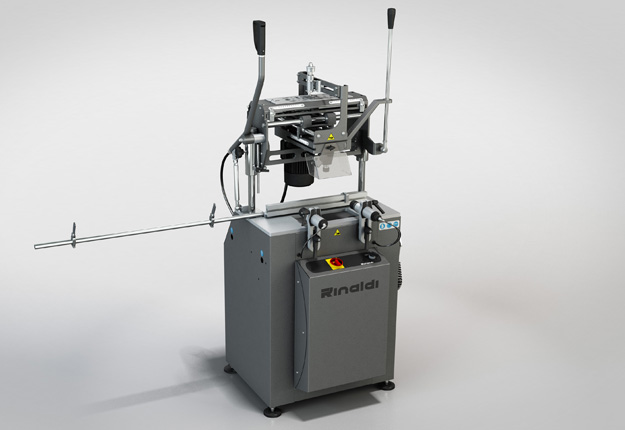

Fraiseuse à copier - FC 26

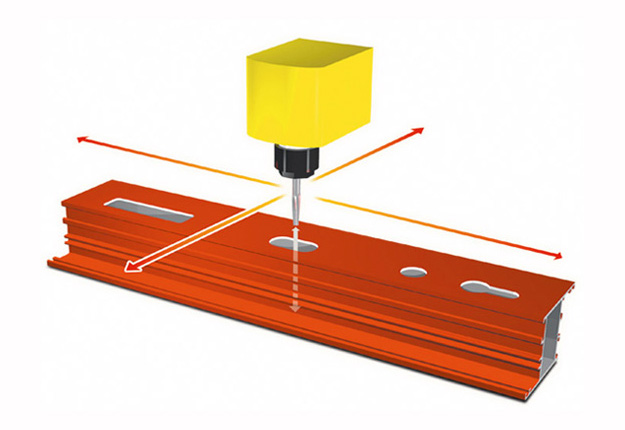

Fraisage de 2 faces d'un profilé (successivement le dessus puis le dessous du profilé) par gabarit ou système de butées avec des fraises d’étalonnées.

Fraisage maxi : 260 / 120 / 130 mm (x y z).

Pour l'usinage de tous profilés en alliages légers, notamment en aluminium.

Fraiseuse à copier par gabarit ou système de butées, offrant la possibilité de fraiser les 2 faces d'un profilé et successivement le dessus puis le dessous du profilé avec des fraises d’étalonnées.

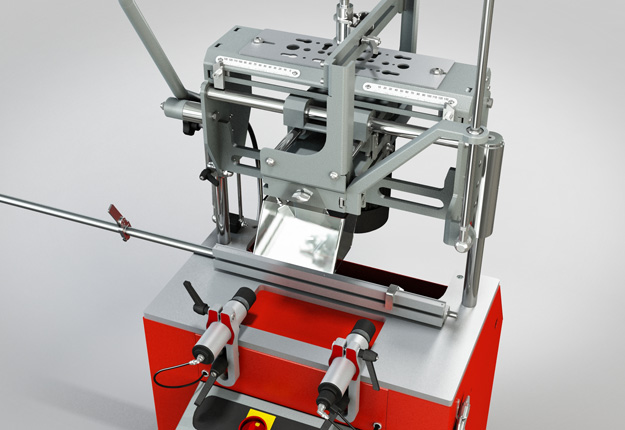

Cette machine, montée sur bâti fixe est équipée avec :

• Moteur TRI 400 V, puissance 0.75 kW, vitesse de broche 12000 t/mn.
• Tête de fraisage.
• Système de serrage pneumatique par 2 vérins.
• Levier de commande pour la montée et la descente de la tête de fraisage.
• Levier de commande pour le déplacement de la tête de fraisage sur le plan horizontal.
• Gabarit avec 1 doigt de copiage Ø 5 / 6 / 8 mm.
• Pince de serrage Ø 8 mm.
• Tige de butée d’une longueur de 1000 mm et graduée jusqu’à 1200 mm avec 2 butées escamotables placées à gauche de la machine.
• Système de pulvérisation commandé par bouton sur le levier de gauche.
• Soufflette à copeaux.

Capacités maxi :

Fraisage :    260 / 120 / 130 mm (x y z).
Etaux :        150 x 200 mm (P x H).
