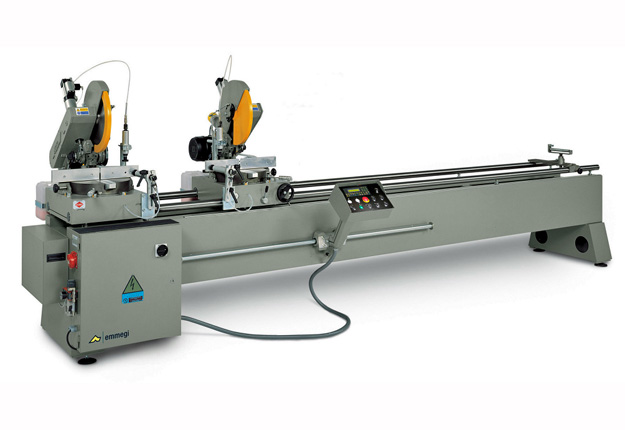

Double-tête électronique avec pivotement manuel - NORMA 2

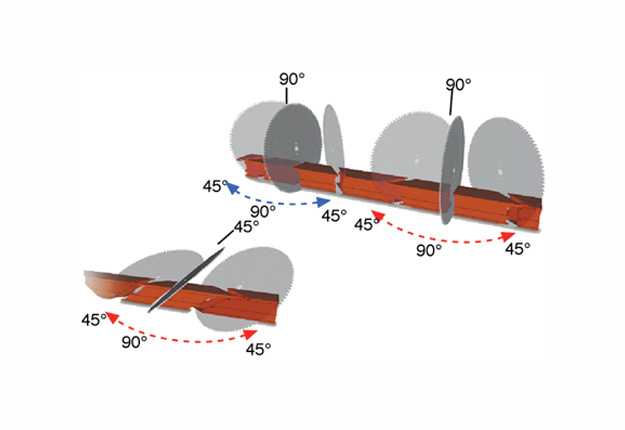

Pour coupes droites et biaises à 45° (droite et à gauche) et pivotement à 45° par rapport à la verticale, et angles intermédiaires.
Avec système de lecture de la longueur de coupe par visu électronique.

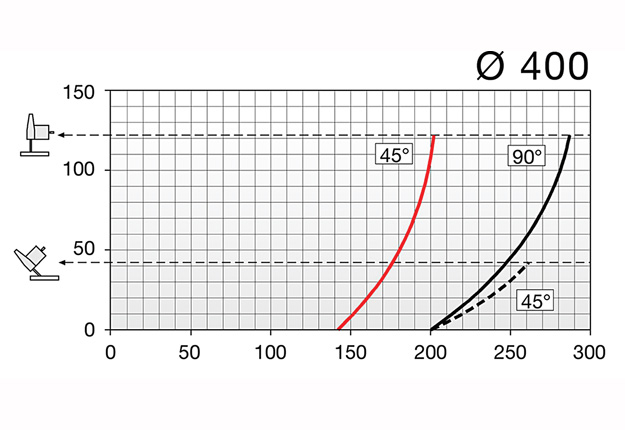

Conçue pour l’utilisation de fraises-scies à pastilles de carbure Ø 400 mm.

Double-tête électronique ALU à déplacement automatique de la tête de droite.
Rotation et pivotement manuels des têtes de sciage.

Pour coupes droites et biaises à 45° (droite et à gauche) et pivotement à 45° par rapport à la verticale, et angles intermédiaires.

Conçue pour l’utilisation de fraises-scies à pastilles de carbure Ø 400 mm.

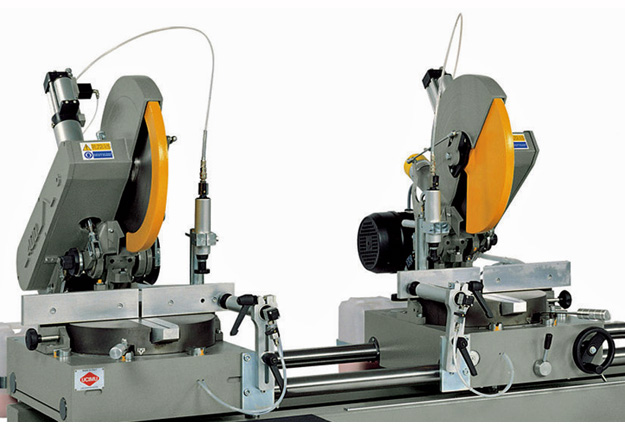

Chaque tête est équipée avec :

• Moteur-frein TRI 400 V (temps d’arrêt inférieur à 10’’).
• Puissance 2.2 kW, vitesse de coupe 2800 t/mn.
• Système oléopneumatique assurant une avance réglable de façon progressive.
• 2 vérins pneumatiques réglables permettant un serrage par le haut et par l’avant.
• Dispositif de pulvérisation assurant la lubrification des fraises-scies.

Cette machine est équipée avec :

• Motoréducteur à courant continu assurant le déplacement de la tête de droite. Sa position étant déterminée par un système électronique (précision 0.1 mm/m). La vitesse de déplacement est de 14 m/mn.
• Décompteur du nombre de coupe et arrêt de la machine quand le compteur arrive à zéro.

• Pupitre de commande à 2 mains.
• Banc de la machine pourvu d’une règle millimétrée de contrôle.

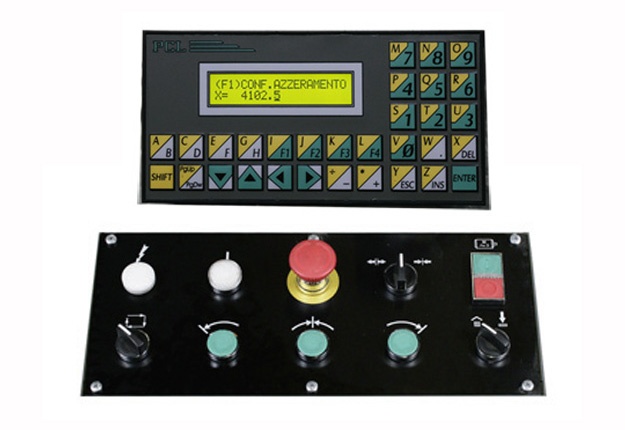

Pupitre électronique permettant :

• Déplacement motorisé de la tête mobile à une longueur programmée.
• Mémorisation de 10 listes de coupe de 50 lignes et leur exécution sans être en liaison permanente avec l'ordinateur. 1 ligne = longueur de coupe - valeur corrective - code profil - couleur - quantité.

La NORMA 2 est disponible avec un banc de 4000 ou 5000 mm.
