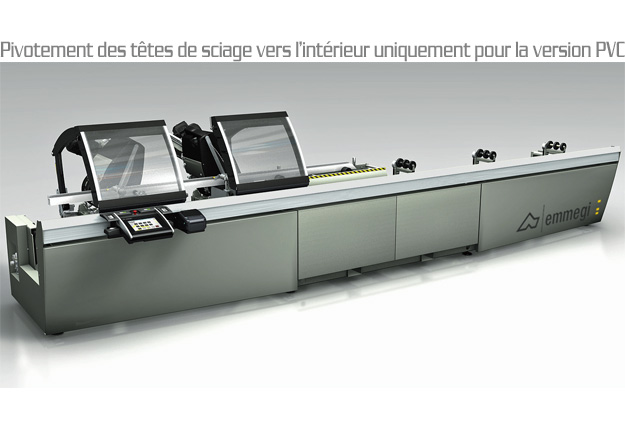

Double-tête à CN 3 axes - PRECISION DS2

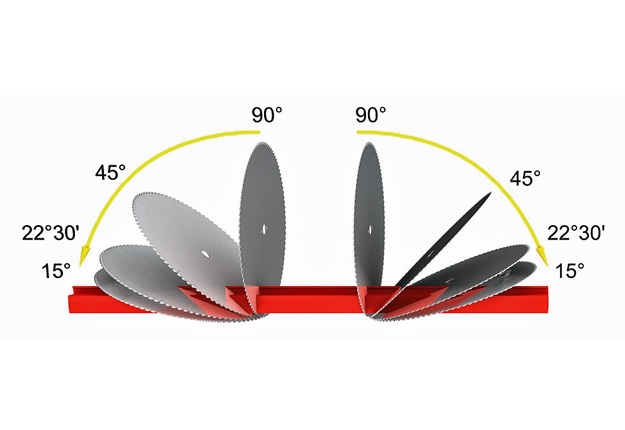

Pour coupes droites et biaises de 15° à 90° vers l'extérieur par pivotement électronique des têtes de sciage.
Conçue pour l’utilisation de fraises-scies à pastilles de carbure Ø 550 mm.
     |
Permettant de faire des coupes droites et biaises jusqu’à 15° vers l'extérieur.

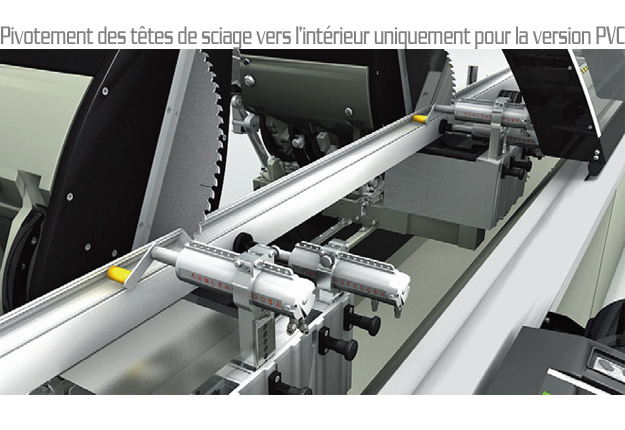

(Pour le sciage des profilés PVC, cette machine peut être livrée avec un pivotement des têtes jusqu’à 22.30° vers l'intérieur).
Conçue pour l’utilisation de fraises-scies à pastilles de carbure Ø 550 mm.

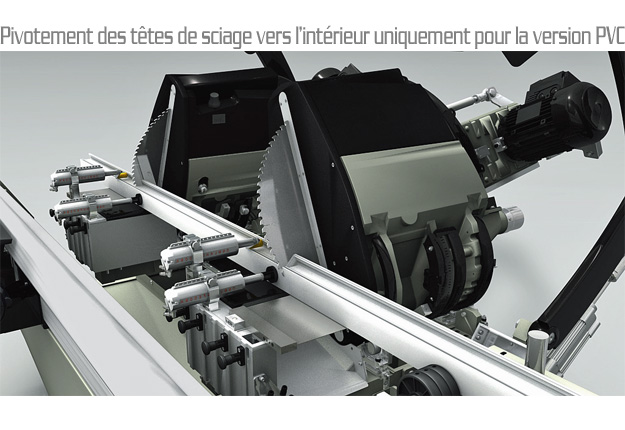

Chaque tête est équipée avec :
- Moteur TRI 400 V, puissance 2.2 kW.
- Avance hydropneumatique des lames de scie.
- Inclinaison électronique des têtes de sciage de 90°à 15° (vers l’extérieur).
- 2 vérins de serrage horizontaux équipés d’un dispositif basse pression.
- Carter de protection enveloppant pneumatiquement relevable.
- Dispositif de micro-pulvérisation assurant la lubrification des fraises-scies.
Cette machine est équipée avec :
- Motoréducteur à courant continu assurant le déplacement de la tête de droite, sa position étant déterminée par un système électronique (précision 0.1 mm/m). La vitesse de déplacement est de 25 m/mn. Déplacement de la tête mobile sur 2 glissières à cages à billes.
- Déplacement automatique de la tête mobile par moteur Brushless (contrôlé numériquement).
- Distance mini en coupe droite entre les têtes : 340 mm (voir 230 ou 210 mm avec options).
- Support de matériau intermédiaire mécanique.
- Pupitre de commande à 2 mains.
Pupitre de commande possédant un clavier amovible et permettant :
- Déplacement motorisé de la tête mobile sur 2 glissières à billes à billes à 25 m/mn.
- Programmation de l’inclinaison des têtes de sciage par rapport à la verticale.
Ordinateur industriel équipé avec :
- WINDOWS XP Embedded.
- Mémoire de masse DOM de capacité 1 Go et mémoire RAM de 512 Mo.
- Ecran tactile TFT 10,4’’ de couleur (SVGA 800 x 600) avec interface graphique (homme / machine).
- 5 prises USB et 1 prise RJ45.
- Prédisposition pour lecteur code-barres.
Programme permettant :
- Mémoriser et exécuter des coupes simples.
- Mémoriser et exécuter 500 listes de coupe introduites de 1000 lignes chacune au clavier ou par clé USB depuis un ordinateur de bureau compatible WINDOWS XP Embedded.
- Gérer des châssis, des commandes, des listes de coupe et de les optimiser.
- Réaliser des coupes à partir de listes de coupe ou de macros.
- Effectuer la liaison à une imprimante à étiquettes (imprimante en option).
- Optimiser les chutes.
- Afficher le diagnostic des pannes électriques et pneumatiques.
La PRECISION DS2 est disponible avec un banc de 5000 ou 6000 mm.
