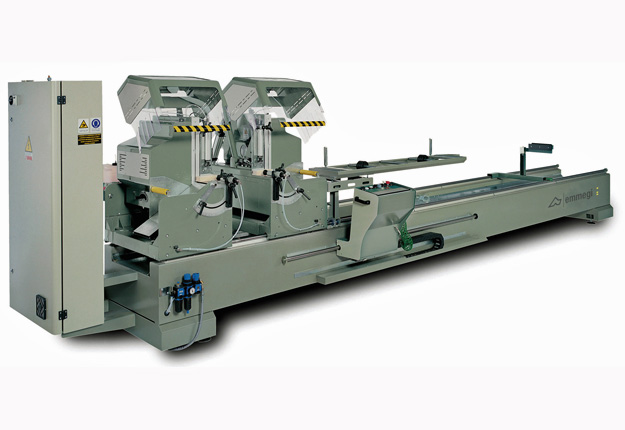

Double-tête à CN 1 axe - DOPPIA MAGIC NEW

Pour coupes droites et biaises de 22°30 à 90° par pivotement pneumatique des têtes de sciage.

Conçue pour l’utilisation de fraises-scies à pastilles de carbure Ø 500 mm.

Double-tête électronique à déplacement automatique de la tête droite assuré par un moteur c.c. à commande numérique.

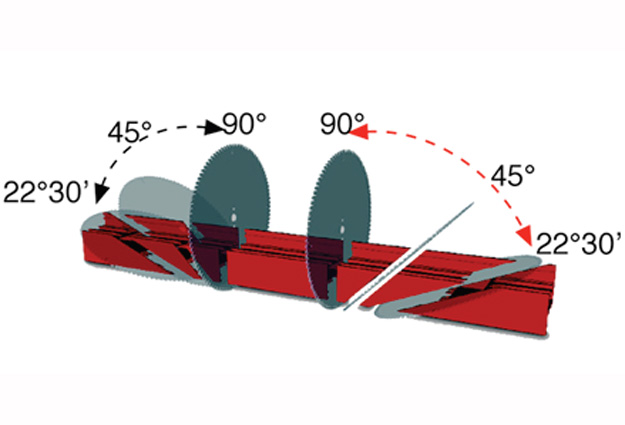

Pour coupes droites et biaises de 22°30 à 90° par pivotement pneumatique des têtes de sciage.

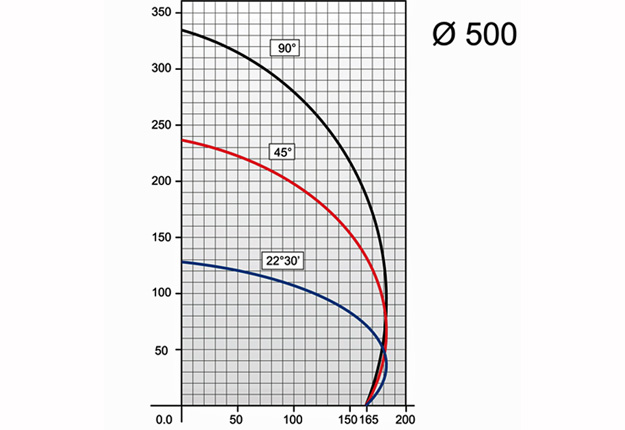

Conçue pour l’utilisation de fraises-scies à pastilles de carbure Ø 500 mm.

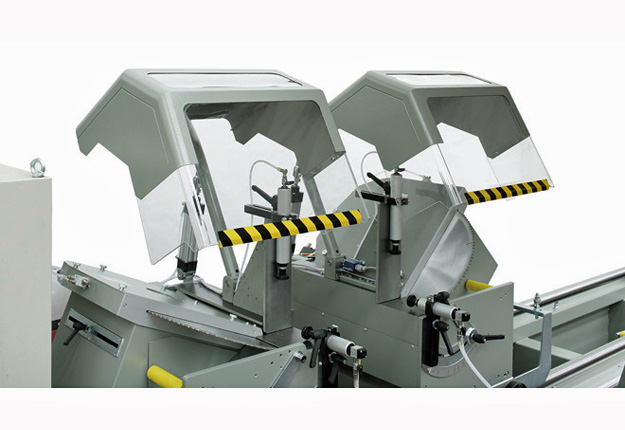

Chaque tête est équipée avec :

• Moteur TRI 400 V, puissance 2.2 kW, vitesse de rotation 2800 t/mn.
• Système oléopneumatique de sortie de lame avec système de réglage progressif.
• Vérin pneumatique pour le pivotement 90° / 22°30'.
• 2 vérins pneumatiques réglables permettant un serrage horizontal.
• Carter de protection frontale pneumatiquement escamotable.
• Tête mobile montée sur 2 glissières à bille.
• Dispositif de pulvérisation assurant la lubrification des fraises-scies.

Cette machine est équipée avec :

• Motoréducteur à courant continu assurant le déplacement de la tête de droite par pignon crémaillère; sa position étant déterminée par un système électronique (précision 0.1 mm/m). La vitesse de déplacement est de 20 m/mn.
• Chemin d'amenage mobile.
• Support de matériau.
• Banc pourvu d’une règle millimétrée de contrôle.
• Pupitre de commande à 2 mains, version « MAGIC ».
• Décompteur du nombre de coupes, qui neutralise le cycle de coupe lorsque le nombre de pièces est atteint.
• Prise « RS 232 » pour branchement éventuel d’une imprimante.
• Contrôle de la longueur par règle magnétique et capteur sur l’avant de la machine.
• Hauteur de travail 980 mm.

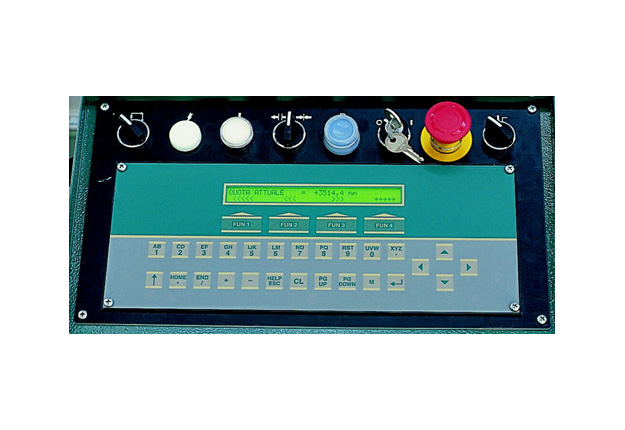

Pupitre de commande permettant :

• Déplacement motorisé de la tête mobile.
• Programmer l'inclinaison des têtes de sciage par rapport à la verticale, l'angle est déterminé par une butée réglable de 90° à 22°30'.
• Mémoriser 99 valeurs correctives (hauteurs de profils) pour obtenir directement le positionnement de la tête mobile en partant des cotes extérieures lors des coupes biaises.
• Mémoriser 20 listes de 50 lignes depuis le clavier.
• Connexion « RS 232 » pour l'interface (par câble uniquement) avec les équipements informatiques de bureau, il permet de mémoriser et d'exécuter 10 listes de 100 lignes (sans être en liaison permanente avec l'ordinateur). (Voir l'option JOB). 1 ligne = longueur, pivotement des têtes, valeur corrective, code profil, couleur, quantité.
