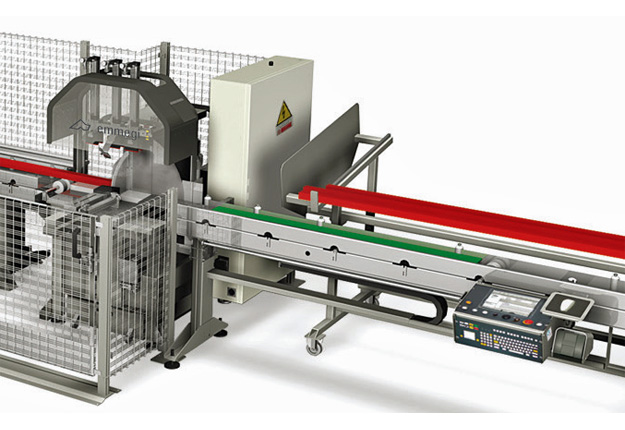

Centre de débit à CN 2 axes - VEGAMATIC
Permettant de faire des coupes droites et biaises de 45° à gauche à 135° à droite (en option de 22.5° à gauche à 157.5° à droite).
Conçu pour l’utilisation de fraises-scies à pastilles de carbure Ø 550 mm.
     |
Pour le débit automatique de profilés en ALU ou en PVC.
Permettant de faire des coupes droites et biaises de 45° à gauche à 135° à droite (en option de 22.5° à gauche à 157.5° à droite).
Conçu pour l’utilisation de fraises-scies à pastilles de carbure Ø 550 mm.
L'opérateur charge la barre et décharge les profilés coupés en restant à droite sans se déplacer.
Ce centre de débit est équipé avec :
- Table à rouleaux pour le chargement / déchargement.

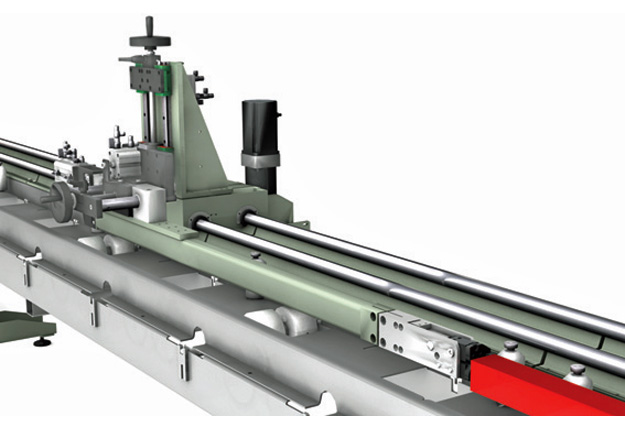

- Unité pousseur de barre de haute précision automatique :
o Positionnement de la pince contrôlé par une règle magnétique (précision 0.15 mm).
o Vitesse de translation réglable de 0 à 80 m/mn.
o Longueur maximale de chargement : barres de 7200 mm.

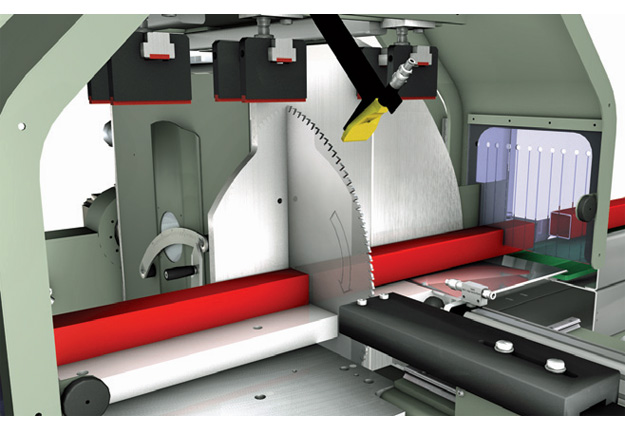

- Unité de sciage :
o Moteur TRI 400 V, puissance 3.0 kW, vitesse de rotation 2800 t/mn.
o Système oléopneumatique assurant une avance réglable de façon progressive.

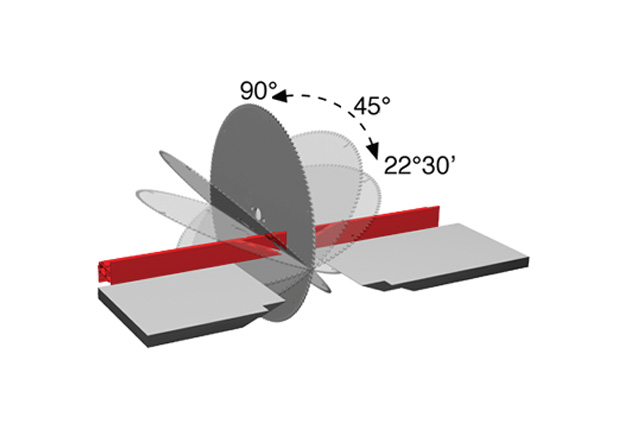

o Inclinaison motorisée de la tête (pilotée par commande numérique et moteur Brushless) par rapport à la
verticale de 45° à gauche à 135° à droite (en option 22.5° à gauche à 157.5° à droite).
o 3 vérins pneumatiques réglables permettant un serrage vertical, et équipés d’un dispositif de basse
pression (étaux horizontaux en option).
o Système de soufflement des copeaux de la zone de sciage par air réglable.
o Carter de protection frontale pneumatiquement escamotable.
o Dispositif de micro-pulvérisation assurant la lubrification des fraises-scies.
- Enceinte grillagée de protection.
- Chariot de manutention et de stockage des barres à débiter (en option).
Unité de commande et de contrôle comprenant :
- Armoire électrique ventilée.
- Panneau pneumatique.
- CNC-PC avec processeur Intel®.
- Ecran graphique à couleurs LCD-TFT de 15’’.
- Clavier et souris.
- Mémoire RAM de 256 Mo.
- Connexion USB.
- Carte réseau RJ45 (en option).
Programmation de la machine :
La programmation des coupes se fait par le biais d’un logiciel spécifique mis au point par Emmegi.
Ce logiciel foctionne sous environnement Microsoft Windows® 2000 et permet notamment de :
o Regrouper plusieurs commandes avant de les optimiser pour réduire les chutes.
o Tenir compte des chutes existantes avant l'optimisation.
o Imprimer des listes de coupes et des étiquettes (imprimante en sus).
o Sélectionner l'ordre des profilés.
o Tenir compte des chutes existantes avant l'optimisation.
o Imprimer des listes de coupes et des étiquettes (imprimante en sus).
o Sélectionner l'ordre des profilés.
Avec un interface standard pour transférer par disquette ou par câble les listes de coupes émanant d'autres logiciels.
