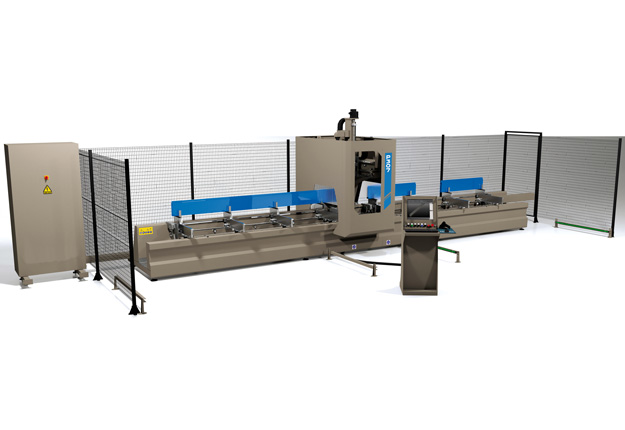

Banc d'usinage à CN 4 axes - P 307
Pour l’usinage jusqu'à 5 faces d’un profilé.
AXE X : 7100 mm / AXE Y : 600 mm / AXE Z : 300 mm.
     |
Le centre d’usinage P 307 est un banc d'usinage à CN 4 axes, conçu pour usiner des profilés en ALU, PVC, métaux en alliage léger et ACIER jusqu’à 2 mm d’épaisseur.
La capacité de travail à partir d’une seule butée pneumatique est de 7100 mm, cette longueur peut être doublée grâce à la seconde butée.

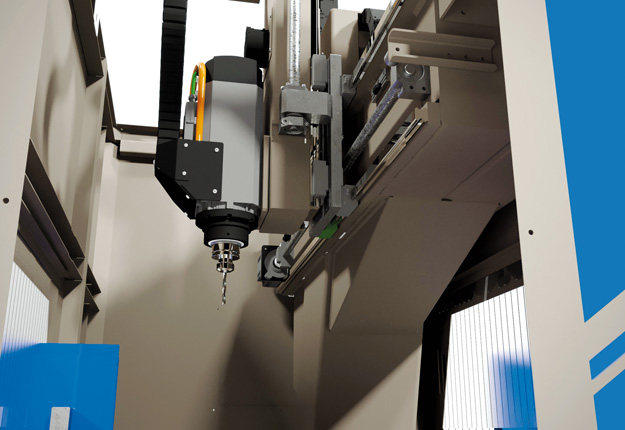

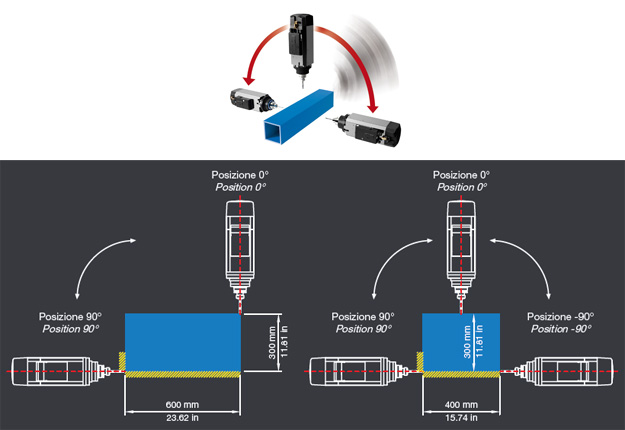

L’électro mandrin de la tête est monté sur un 4 ème axe numérique (tête pivotante) qui permet de travailler sur tous les angles compris entre 0° et 180° d'un profilé.

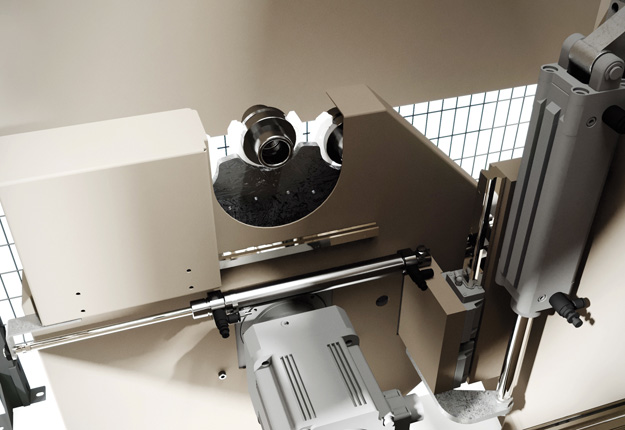

Il est équipé d’un magasin d’outils à 10 postes, positionné dans la cabine d'usinage de la machine, ce qui permet un changement rapide à partir de n’importe quelle position de la tête au cours de son travail.

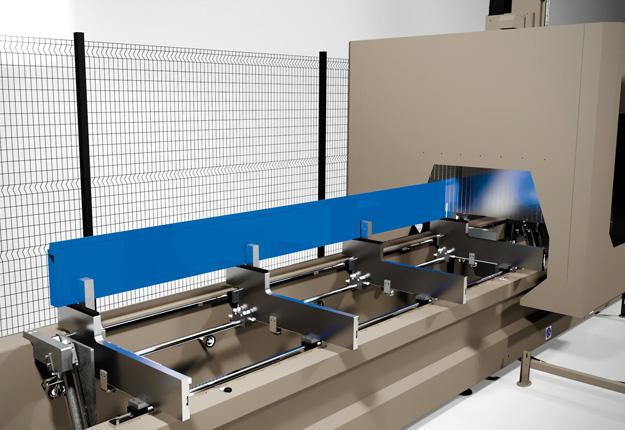

Ce banc est doté de 8 étaux à faible encombrement, maximisant ainsi la surface utile de travail sur la matière usinée, voire même sur les pièces de petit gabarit.
La conception du carénage permet d’avoir un espace de travail important dans une machine de dimension contenue, offrant ainsi à l’opérateur une excellente ergonomie de travail lors des phases de chargement et de déchargement de la matière.
Ce banc d’usinage est équipé avec :
- Cabine entièrement carénée avec vitrage sur l'avant de la machine, enceinte grillagée et cellule de détection prévenant les intrusions dans la zone de travail.
- Magasin pour 10 outils placé dans la cabine de la machine et protégé par un capot escamotable (avec la possibilité de mettre une lame Ø 180 mm maxi). 6 emplacements supplémentaires peut être rajouté en OPTION.
- Changement automatique de l'outil.
- 8 étaux pneumatiques pour un serrage optimal du profilé (4 étaux supplémentaires en OPTION).
- Butée de référence escamotable à gauche et à droite, possibilité de 2 butées supplémentaires au centre (en OPTION).
- Clavier et souris PC standard et écran couleur LCD 19".
- Système de lubrification automatique.
- Gestion des axes : contrôler numériquement par le PLC.
- Guidage des axes X : Moteur Brushless sur crémaillère à dents hélicoïdales de haute précision, roulements à billes et glissières trempées.
- Guidage de l'axe Y et Z : Moteur Brushless à frein sur vis sans fin, roulements à billes et glissières trempées.
- Tête rotative numérisée : Moteur Brushless sur socle rotatif avec des roulements de haute précision.
- Logiciel P-CAM.
- Lot de 5 portes-outils HSK 63F.
- Lot de 5 pinces DIN 6499.
- Lot de 5 outils : 5 fraises (Ø 4, 5, 6, 8 et 10 mm).
- Barrières de protection complète (Grilles et barrière immatérielle).
Caractéristiques techniques :
Course des Axes :
- AXE X (longitudinal) : 7100 mm
- AXE Y (transversal) : 600 mm (2 faces) 400 mm (3 faces)
- AXE Z (vertical) : 300 mm
- Rotation tête : - 90° à + 90°
Vitesse de positionnement :
- AXE X (m/mn) : 80
- AXE Y (m/mn) : 50
- AXE Z (m/mn) : 30
- Rotation tête : 9000°/mn
Faces usinables :
- Avec outil droit (face supérieure et faces latérales) : 3
- Avec outil lame (face supérieure, faces latérales et extrémités) : 1 + 2 + 2
Electro-mandrin :
- Puissance : 8.5 kW
- Vitesse maxi : 24000 t/mn
- Type d'outil : HSK 63F (Ø maxi de la fraise 20 mm)
Espace de travail :
- Nombre d'étaux : 8 en standard (12 étaux maxi possible au total)
- Positionnement des étaux : automatique
Général :
- Puissance totale : 15.0 kW
- Poids du banc : 5200 Kg
- Dimensions (L x l x H) : 11260 x 3129 x 2680 mm
Existe également en version 9100 mm (P 309) et en version simplifiée 4100 mm (P 304).
