NOS CENTRES D'USINAGE ACIER

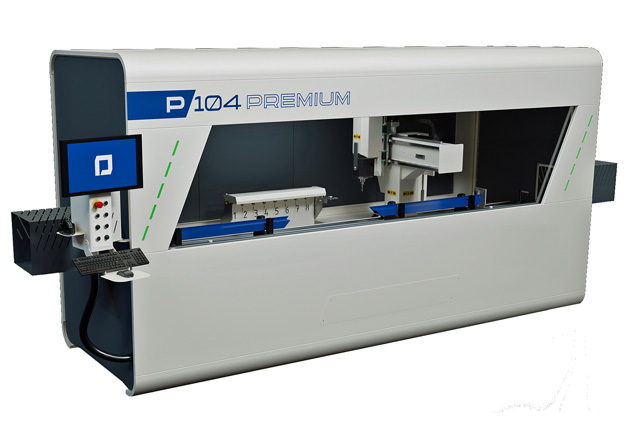

Banc d'usinage à CN 4 axes - P 104 PREMIUM
Pour l’usinage jusqu'à 5 faces d’un profilé.
AXE X : 3200 mm / AXE Y : 280 mm / AXE Z : 260 mm.
     |
Le centre d’usinage P 104 PREMIUM est un banc d'usinage à CN 4 axes, conçu pour usiner des profilés en ALU, PVC, métaux en alliage léger et ACIER jusqu’à 2 mm d’épaisseur.
La capacité de travail à partir d’une seule butée pneumatique est de 3200 mm, cette longueur peut être doublée grâce à l’installation de la seconde butée (à droite).
L’électro mandrin de la tête est monté sur un 4 ème axe numérique qui permet de travailler sur tous les angles compris entre 0° et 180° d'un profilé.
Il est équipé d’un magasin d’outils à 8 postes, positionné au centre de la machine, ce qui permet un changement rapide à partir de n’importe quelle position de la tête au cours de son travail.

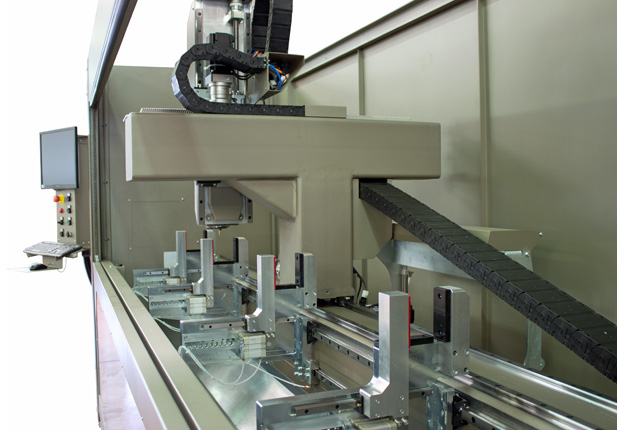

Ce banc est doté de 4 étaux à faible encombrement, maximisant ainsi la surface utile de travail sur la matière usinée, voire même sur les pièces de petit gabarit.
La conception du carénage permet d’avoir un espace de travail important dans une machine de petite dimension, offrant ainsi à l’opérateur une excellente ergonomie de travail lors des phases de chargement et de déchargement de la matière.
Ce banc d’usinage est équipé avec :
- Machine entièrement carénée avec porte de protection vitrée automatique sur l'avant de la machine.
- Couverture intégrale supérieure (toit).

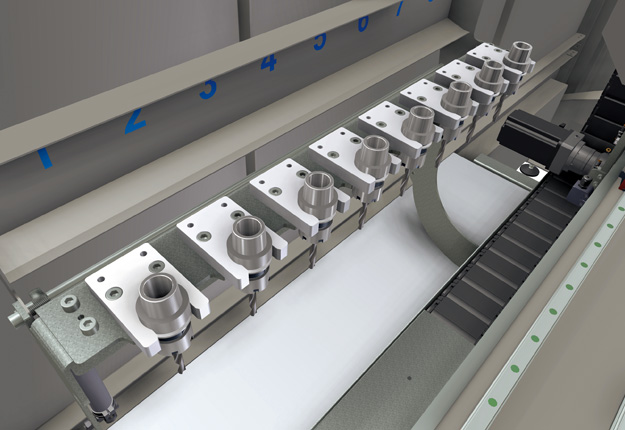

- Magasin pour 8 outils placé au centre de la machine et protégé par un capot escamotable (avec la possibilité de mettre une lame Ø 120 mm maxi). Un second magasin pour 8 outils supplémentaires peut être rajouté en OPTION.
- Changement automatique de l'outil.

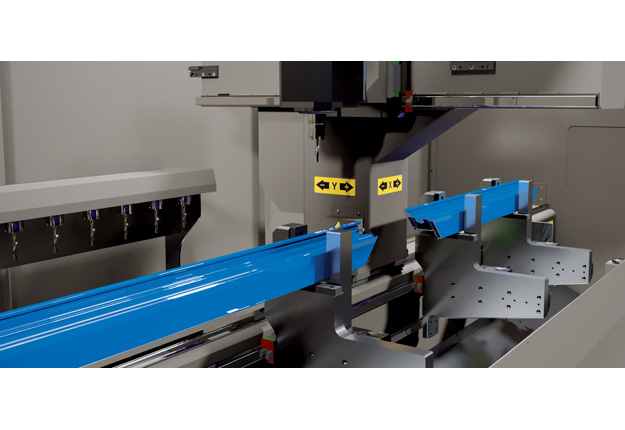

- 4 étaux pneumatiques à positionnement automatique pour un serrage optimal du profilé (2 étaux supplémentaires et positionnement indépendant en OPTION).
- Ensemble d'étaux avec ouverture L=280 mm.
- Contre-butée d'étaux ajustable en hauteur.
- 2 butées de référence escamotable 1 à gauche, et 1 à droite.
- Lot de 2 tunnels latéraux.
- Dispositif de mesure de la longueur de l'outil.
- Clavier et souris PC standard et écran couleur LCD 21".
- Système de lubrification automatique à 1 buse.
- Gestion des axes : contrôler numériquement par le PLC.
- Guidage des axes X et Y : Moteur Brushless sur crémaillère à dents hélicoïdales de haute précision, roulements à billes et glissières trempées.
- Guidage de l'axe Z : Moteur Brushless à frein sur vis sans fin, roulements à billes et glissières trempées.
- Tête rotative numérisée (Axe A) : Moteur Brushless sur socle rotatif avec réducteur de précision.
- Logiciel P-CAM BASE :
o Modélisation de la pièce à usiner à partir d’un fichier DXF.
o Représentation graphique en perspective du profilé.
o Intégration des macros standard d’usinage (trou, poche, lumière, trou de serrure).
o Programmation de la table des outils.
o Gestion des valeurs paramétriques des macros d’usinage.
- Lot de 5 portes-outils HSK 50F.
- Lot de 5 pinces DIN 6499.
- Lot de 5 outils : 4 fraises (Ø 4, 5, 6, 8 et 10 mm).
- Kit de montage outil HSK 50F.
Caractéristiques techniques :
Zones de Travail :
- AXE X (longitudinal) : 3200 mm

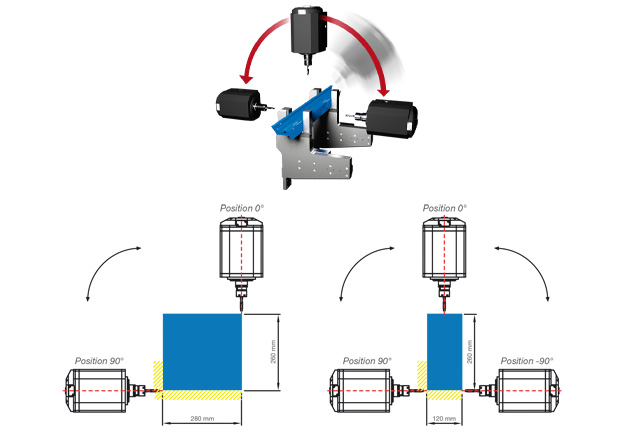

- AXE Y (transversal) : 280 mm (2 faces) 120 mm (3 faces)
- AXE Z (vertical) : 260 mm
- Rotation tête : - 90° à + 90°
Vitesse de positionnement :
- AXE X (m/mn) : 50
- AXE Y (m/mn) : 50
- AXE Z (m/mn) : 20
- Rotation tête : 7200°/mn
Faces usinables :
- Avec outil droit (face supérieure et faces latérales) : 3
- Avec outil lame (face supérieure, faces latérales et extrémités) : 1 + 2 + 2
Electro-mandrin :
- Puissance : 5.0 kW
- Vitesse maxi : 20000 t/mn
- Type d'outil : HSK 50F (Ø maxi de la fraise 16 mm)
Espace de travail :
- Nombre d'étaux : 4 en standard (6 étaux maxi possible au total)
- Positionnement des étaux : automatique
Général :
- Puissance totale : 8.0 kW
- Poids du banc : 1800 Kg
- Dimensions (L x l x H) : 5500 x 1950 x 2300 mm
