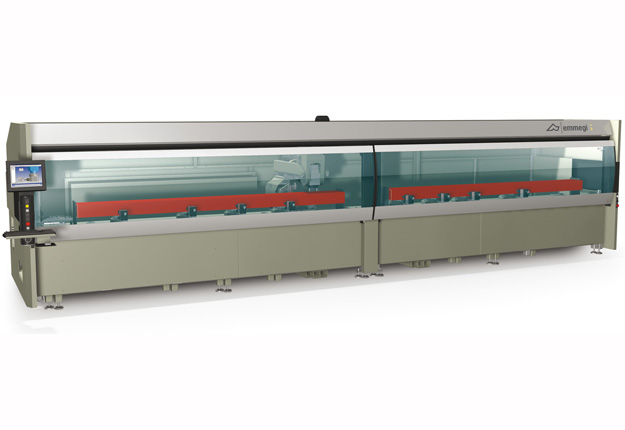

Banc d'usinage à CN 4 axes - COMET T6
Pour l’usinage en direct et sans renvoi d’angle des 3 faces d’un profilé.

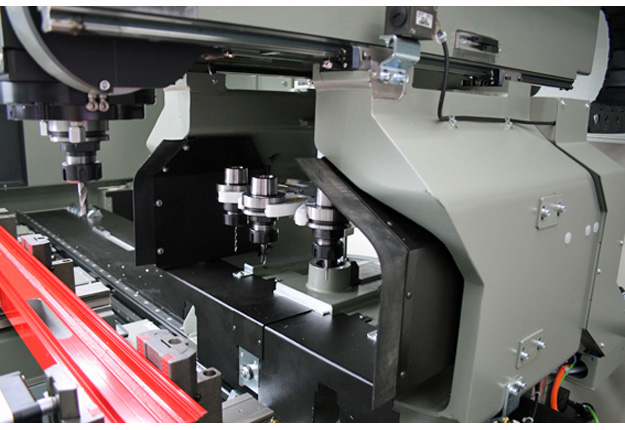

Changement automatique des outils (magasin pour 8 outils embarqué sous la tête).

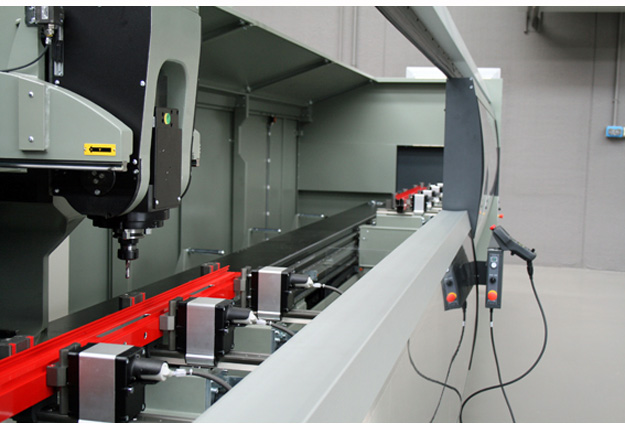

Positionnement automatique des étaux selon l’axe des X.
Utilisable en pendulaire (2 profilés de 3640 mm maxi).
     |
Conçu pour l’usinage des 3 faces d’un profilé en direct et sans renvoi d’angle de profilés en ALU, ACIER, PVC, et alliages légers.
Avec changement automatique des outils (magasin pour 8 outils embarqué sous la tête) et positionnement automatique des étaux selon l’axe des X.
Utilisable en pendulaire (2 profilés de 3640 mm maxi).
Ce banc d’usinage est équipé avec :
- Electro-broche d’une puissance 8.0 kW à 20.000 t/mn.
- Magasin pour 8 outils pouvant abriter 2 renvois d’angle et 1 fraise-disque de façon à pouvoir exécuter des usinages sur les extrémités.
- La version « HP » dispose de 2 axes à commande numérique supplémentaires indépendants permettant le positionnement des étaux et de la butée mobile (en utilisation pendulaire, la tête usine dans l’autre zone).
- En version « I » chaque étau est totalement indépendant.
- Système de lubrification double, programmable par logiciel, permettant soit une utilisation d’huile à diffusion minimale, soit la micro-pulvérisation d’huile soluble.
- Cône d’outillage HSK 63 F.

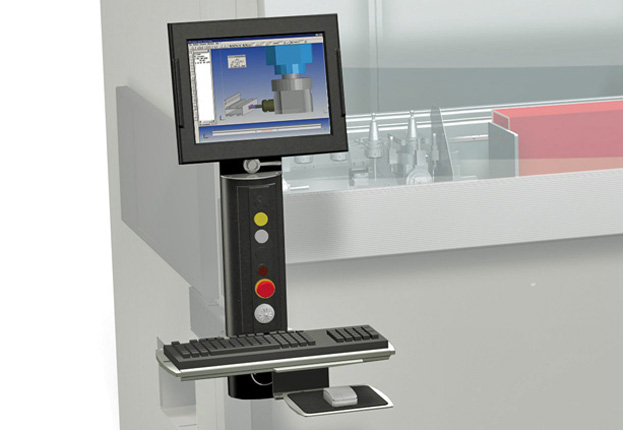

- Ecran tactile 15’’ « Touchscreen » complet.
- Toutes les connexions USB nécessaires pour l’interface à distance avec le PC et la CN.
Unité de commande et de contrôle comprenant :
- Armoire électrique ventilée.
- Panneau pneumatique.
- CNC-PC avec processeur Intel®.
- Ecran tactile graphique à couleurs LCD-TFT de 15’’ « Touchscreen ».
- Clavier et souris.
- Mémoire RAM de 256 Mo.
- Connexion USB.
- Carte réseau RJ45.
Programmation de la machine :
La programmation des usinages, à partir du format DXF des profilés, se fait simplement et rapidement par le biais d'un logiciel spécifique mis au point par Emmegi.
Ce logiciel fonctionne sous environnement WINDOWS XP Embedded. Il est d'une utilisation facile et évite la programmation ISO (fort coûteuse) typique des machines-outils.

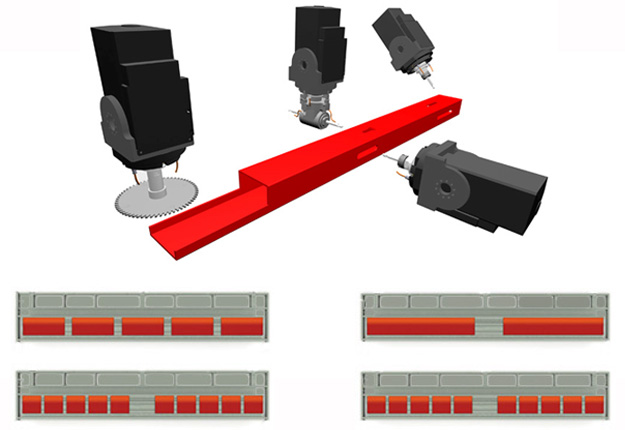

Faces usinables avec :
- Outil droit (face supérieure et faces latérales) : 3 (faces)
- Renvoi d’angle (faces latérales et extrémités) : 2 + 2 (faces)
- Outil lame (face supérieure, faces latérales et extrémités) : 1 + 2 + 2 (faces)
Capacité d’usinage (Base x Hauteur x Longueur) :
1 ou 2 faces usinées :
Longueur outil (A) L=60 mm + porte-outil (B) L=130 mm.
Dimensions Maxi de la pièce usinable : 275 x 210 x 7700 mm / (en pendulaire) 275 x 210 x 3640 mm.
3 faces usinées :
Longueur outil (A) L=60 mm + porte-outil (B) L=130 mm.
Dimensions Maxi de la pièce usinable : 137 x 210 x 7700 mm / (en pendulaire) 137 x 210 x 3640 mm.
3 faces usinées :
Longueur outil (A) L=60 mm + porte-outil (B) L=130 mm et renvoi d’angle L=50 mm.
Dimensions Maxi de la pièce usinable : 250 x 185 x 7700 mm / (en pendulaire) 250 x 185 x 3640 mm.
