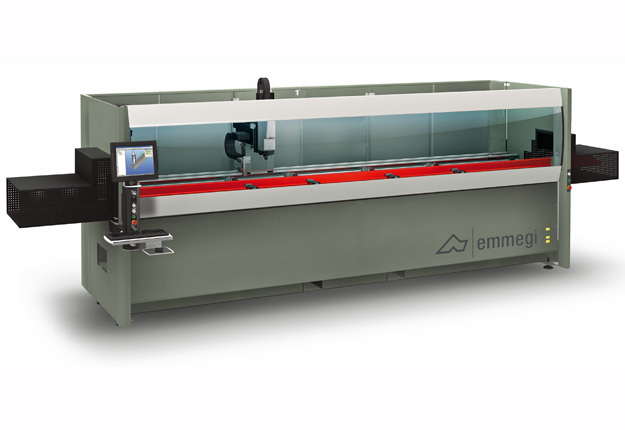

Banc d'usinage à CN 3 axes - PHANTOMATIC T3
Pour l’usinage des 3 faces et des extrémités d’un profilé.
Changement manuel des outils et positionnement manuel des étaux selon l’axe des X (la position des étaux est déterminée par la CN).
   |
Conçu pour l’usinage des 3 faces et des extrémités de profilés en ALU, ACIER, PVC, et alliages légers.
Positionnement manuel des étaux selon l’axe des X ; la position est déterminée par la CN.
Microrupteur de contrôle de position.
Ce banc d’usinage est équipé avec :
- Electro-broche d’une puissance 5.5 kW à 18.000 t/mn.
- Système de lubrification double, programmable par logiciel, permettant soit une utilisation d’huile à diffusion minimale, soit la micro-pulvérisation d’huile soluble.
- Cône d’outillage HSK 63 F.
- Ecran tactile 15’’ « Touchscreen » complet.
- Toutes les connexions USB nécessaires pour l’interface à distance avec le PC et la CN.

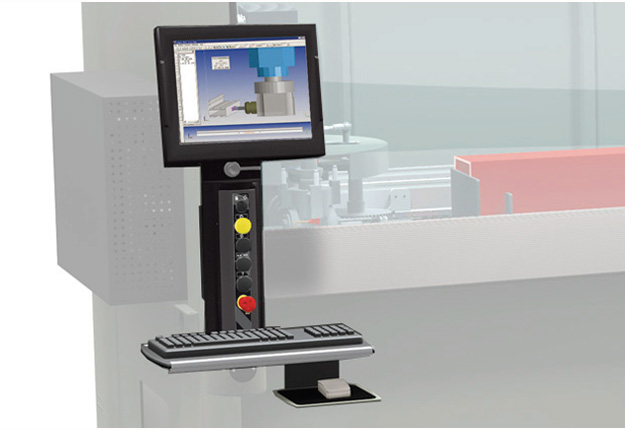

Unité de commande et de contrôle comprenant :
- Armoire électrique ventilée.
- Panneau pneumatique.
- CNC-PC avec processeur Intel®.
- Ecran tactile graphique à couleurs LCD-TFT de 15’’ « Touchscreen ».
- Clavier et souris.
- Mémoire RAM de 256 Mo.
- Connexion USB.
- Carte réseau RJ45.
Programmation de la machine :
La programmation des usinages, à partir du format DXF des profilés, se fait simplement et rapidement par le biais d'un logiciel spécifique mis au point par Emmegi.
Ce logiciel fonctionne sous environnement WINDOWS XP Embedded. Il est d'une utilisation facile et évite la programmation ISO (fort coûteuse) typique des machines-outils.

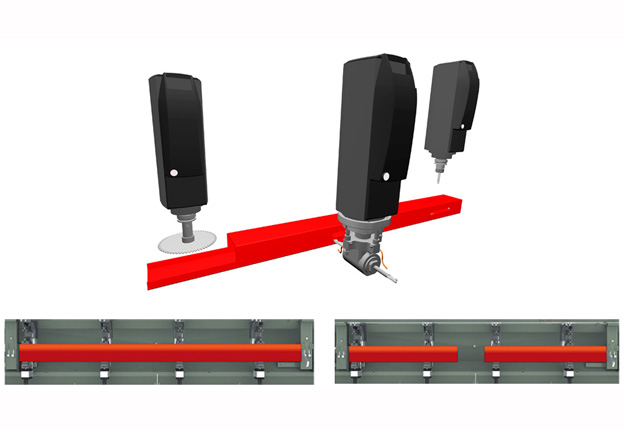

Faces usinables avec :
- Outil droit (face supérieure) : 1 (face)
- Renvoi d’angle (faces latérales et extrémités) : 2 + 2 (faces)
- Outil lame (face supérieure, faces latérales et extrémités) : 1 + 2 + 2 (faces)
Capacité d’usinage (Base x Hauteur x Longueur) :
1 face usinée (profilé serré avec étau standard) :
Longueur outil (A) L=70 mm + porte-outil (B) L=116 mm.
Dimensions Maxi de la pièce usinable : 210 x 270 x 4200 mm.
2 faces usinées :
Longueur outil (A) L=70 mm + porte-outil (B) L=114 mm et renvoi d’angle L=48 mm.
Dimensions Maxi de la pièce usinable : 180 x 230 x 4200 mm.
3 faces usinées :
Longueur outil (A) L=70 mm + porte-outil (B) L=114 mm et renvoi d’angle L=48 mm.
Dimensions Maxi de la pièce usinable : 145 x 230 x 4200 mm.
