NOS CENTRES D'USINAGE 4 AXES ALU

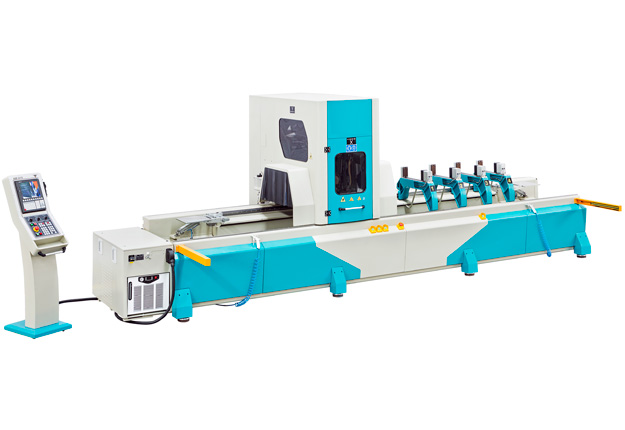

Banc d'usinage à CN 4 axes - AIM 4410
Pour l’usinage des 4 faces et des extrémités d’un profilé.
- Cabine réduisant les émissions sonores autour de la zone d’usinage.

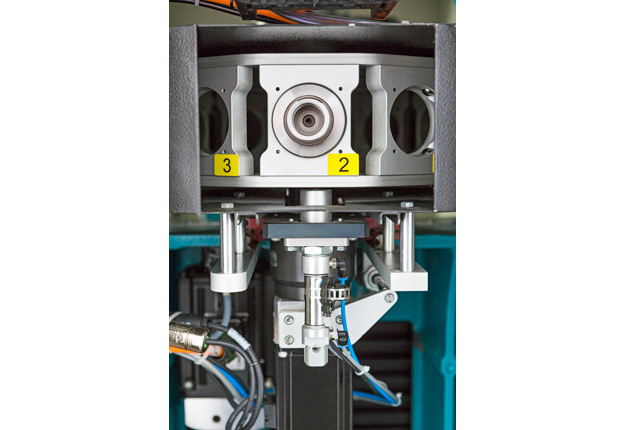

- 2 magasins d’outils séparés pour monter pour 12 outils standards HSK 63F et une lame Ø 180 mm.
- Appareil pour le montage d'outils.

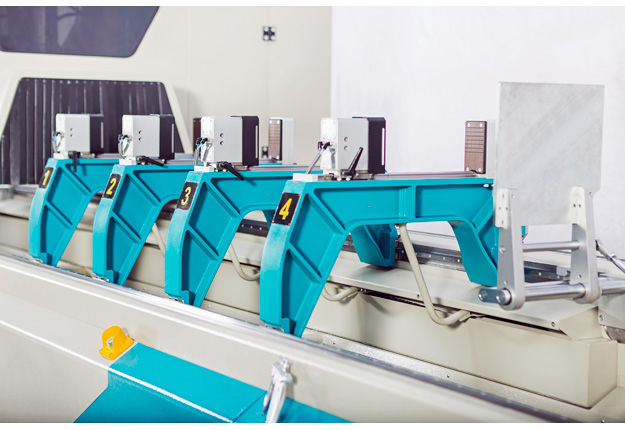

- 4 étaux pour un serrage optimal du profilé.
- 2 butées pneumatiques automatiques pour le positionnement de 2 pièces dans le banc d'usinage pour un travail en multi-pièces et pendulaire (réduis les temps de chargement des pièces).
- Automate B&R permettant des mouvements d’usinage sur 5 axes.

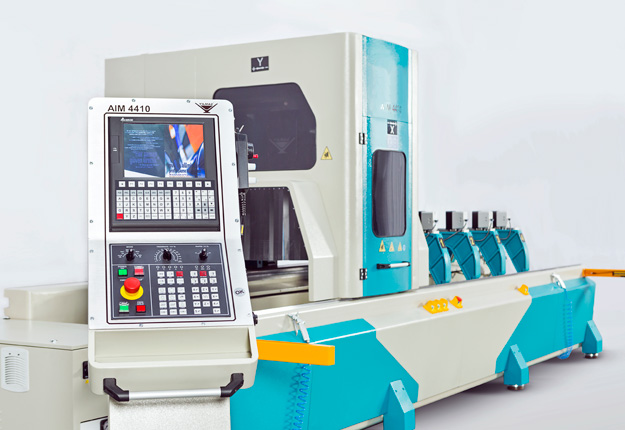

- Ecran couleur tactile 10’’ et support multi-langue.
- Programmation rapide grâce à 8 macros d’usinage pré-enregistrées.
- Importation de programme par clé USB.
- Accès à distance pour effectuer le support technique.
- Programmation standard par langage ISO "G" code.
- Eclairage à LED de la zone de travail.
- Information sur l’état de la machine, générée par code de lumière sur la cabine de la machine.
- Système de micro-lubrification automatique.
- Barrières de protection complète (Grilles et 1 jeu de 2 barrières immatérielles) (en OPTION).
- AXE X (longitudinal) : 4020 mm
- AXE Y (transversal) : 350 mm (200 mm si usinage en face frontale)
- AXE Z (vertical) : 200 mm
- AXE X : 60 m/mn
- AXE Y : 60 m/mn
- AXE Z : 19 m/mn
- AXE A : 72 °/s
- Puissance : 8.7 kW
- Vitesse maxi : 20000 t/mn
- Type d'outil : HSK 63F (Ø maxi de la fraise 20 mm)

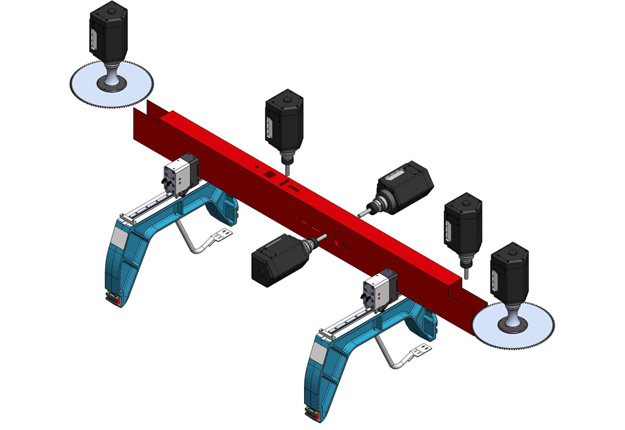

Faces usinables :
- Avec outil droit (face supérieure) : 1 + 2 + 2
- Avec outil lame : 1 + 2 + 2
- Nombre d'étaux : 4 en standard (6 étaux maxi possible au total en OPTION)
- Positionnement des étaux : automatique (avec le logiciel "CAMPROX")
Général :
- Pression d'air : 7 bars
- Puissance totale : 15.0 kW
- Poids du banc : 3550 Kg
- Dimensions (L x l x H) : 6250 x 2050 x 2200 mm
