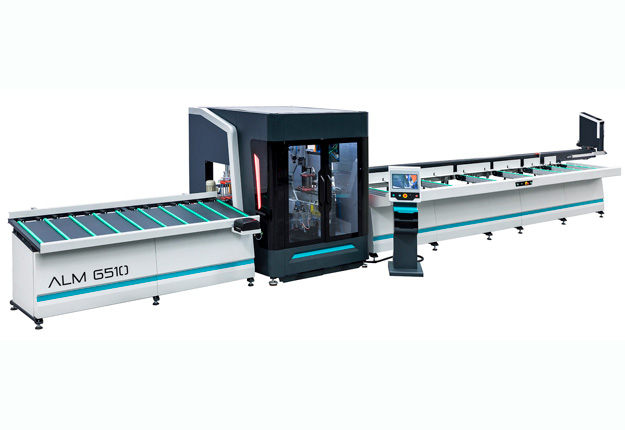

Centre de débit et d'usinage ALU à CN 8 axes - ALM 6510
Machine à CN 8 axes conçue pour toutes opérations telles que fraisage, perçage, gravage, usinage sur les 4 côtés d’un profilé en ALU, ainsi que la coupe avec une lame Ø 550 mm.
     |
Centre de débit et d’usinage à CN 8 axes conçu pour toutes opérations telles que fraisage, perçage, gravage, usinage sur les 4 côtés d’un profilé en ALU, ainsi que la coupe avec une lame Ø 550 mm.
Ce centre de débit et d'usinage est équipé avec :

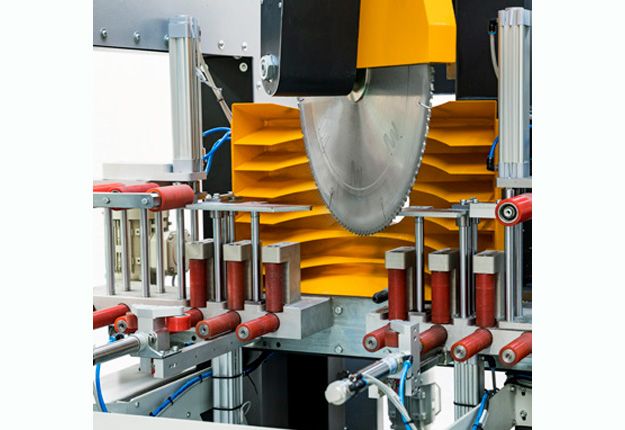

- Lame Ø 550 mm capable de couper sur tous les angles entre 45° et 135°.
- Unités d'alimentation, de transport, de positionnement, de coupe et de transfert entièrement automatisées.
- Unité de transport automatique avec une capacité de chargement de 7 profilés.
- Possibilité de charger des profilés de tailles entre 700 et 6500 mm dans l'unité d'alimentation.
- Système de servocommande fournissant un mouvement CNC à 8 axes.

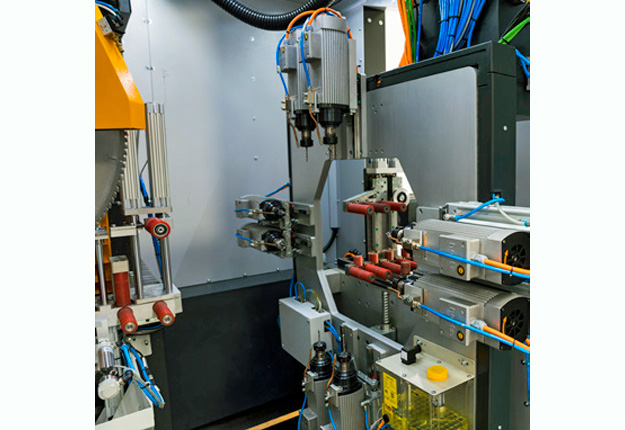

- Exécution d'opérations sur les 4 côtés d'un profilé ALU telles que fraisage, ouverture de trous de serrure, trous de charnière, trous de poignée, marquage, découpe ...
- Possibilité d'effectuer des opérations d'usinage et de coupe en même temps.

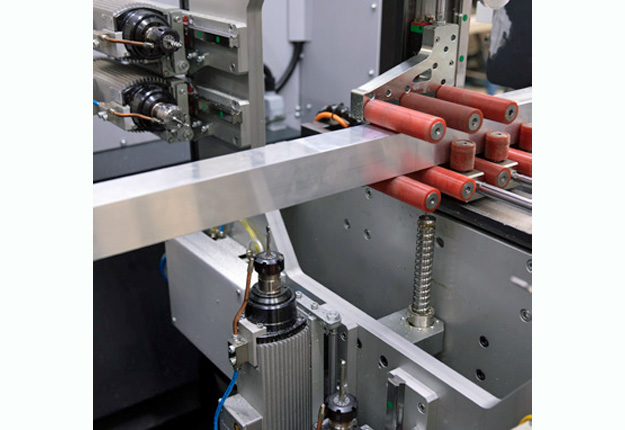

- Pince pneumatique pour un positionnement précis du profilé.
- Système de serrage automatique horizontal et vertical fonctionnant automatiquement.
- PC sous Windows® et tactile LCD de 15,6".
- Logiciel d'interface convivial compatible avec les programmes de CAO.
- Système de reconnaissance automatique du profilé (cadre et ouvrant).
- Système de contrôle automatique de la largeur et de la hauteur du profilé.
- Système de lubrification automatique.
- Eclairage intérieur à LED.
- Imprimante de code-barres.
- Accès à distance via Internet.
- Enceinte grillagée sur l'arrière et les côtés (hauteur 1600 mm).
Caractéristiques techniques :

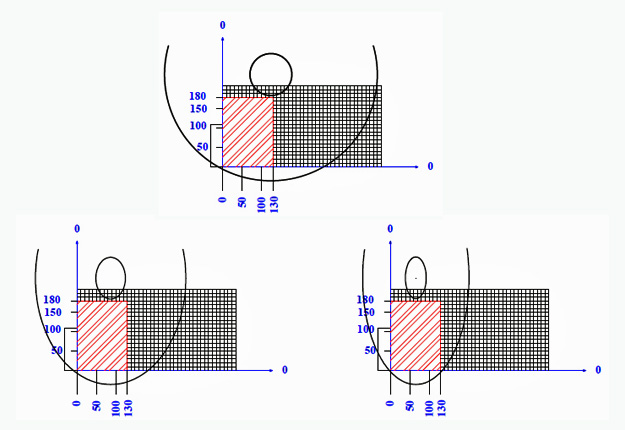

Section mini et maxi du profilé utilisable :
-
Hauteur mini : 40 mm
-
Hauteur maxi : 180 mm
-
Profondeur mini : 40 mm
-
Profondeur maxi : 130 mm
Longueur mini de coupe :
-
Longueur mini : 400 mm
Longueur mini et maxi des profilés chargeables:
-
Longueur mini : 700 mm
-
Longueur maxi : 6500 mm
Nombre de profilés chargeables :
-
7 profilés maxi
Général :
-
Puissance totale : 26.0 kW
-
Poids du centre : 3650 Kg
-
Dimensions (L x l x H) : 13450 x 2800 x 2350 mm
